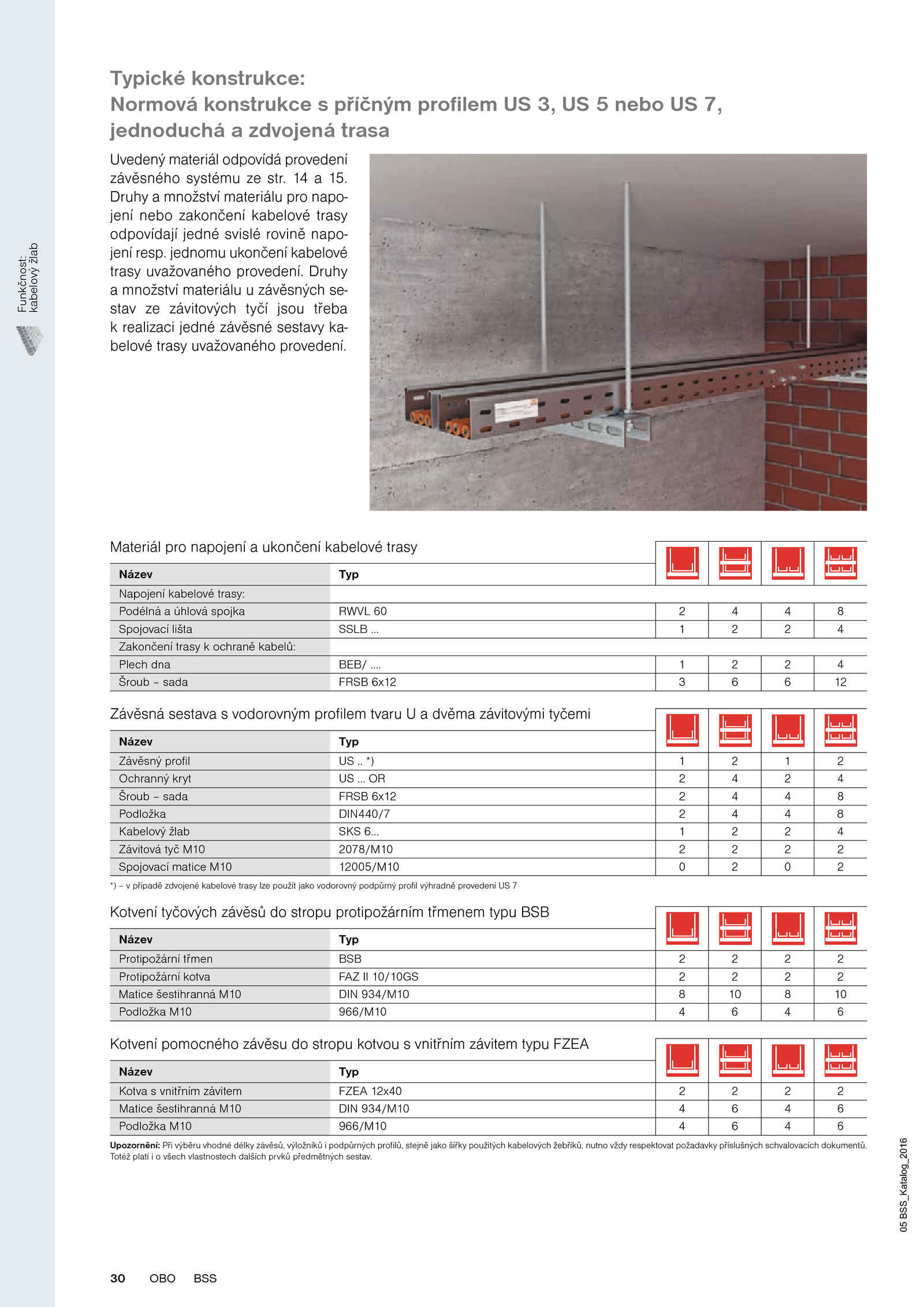

Totéž platí všech vlastnostech dalších prvků předmětných sestav. Funkčnost: kabelovýžlab . Druhy a množství materiálu závěsných se- stav závitových tyčí jsou třeba k realizaci jedné závěsné sestavy ka- belové trasy uvažovaného provedení. 15.OBO BSS 05BSS_Katalog_2016 Typické konstrukce: Normová konstrukce příčným profilem nebo 7, jednoduchá zdvojená trasa Uvedený materiál odpovídá provedení závěsného systému str. Druhy množství materiálu pro napo- jení nebo zakončení kabelové trasy odpovídají jedné svislé rovině napo- jení resp. Materiál pro napojení ukončení kabelové trasy Název Typ Napojení kabelové trasy: Podélná úhlová spojka RWVL 8 Spojovací lišta SSLB 4 Zakončení trasy ochraně kabelů: Plech dna BEB/ 4 Šroub sada FRSB 6x12 12 Závěsná sestava vodorovným profilem tvaru dvěma závitovými tyčemi Název Typ Závěsný profil 2 Ochranný kryt 4 Šroub sada FRSB 6x12 8 Podložka DIN440/7 8 Kabelový žlab SKS 4 Závitová tyč M10 2078/M10 2 Spojovací matice M10 12005/M10 2 *) případě zdvojené kabelové trasy lze použít jako vodorovný podpůrný profil výhradně provedení 7 Kotvení tyčových závěsů stropu protipožárním třmenem typu BSB Název Typ Protipožární třmen BSB 2 Protipožární kotva FAZ 10/10GS 2 Matice šestihranná M10 DIN 934/M10 10 Podložka M10 966/M10 6 Kotvení pomocného závěsu stropu kotvou vnitřním závitem typu FZEA Název Typ Kotva vnitřním závitem FZEA 12x40 2 Matice šestihranná M10 DIN 934/M10 6 Podložka M10 966/M10 6 Upozornění: Při výběru vhodné délky závěsů, výložníků podpůrných profilů, stejně jako šířky použitých kabelových žebříků, nutno vždy respektovat požadavky příslušných schvalovacích dokumentů. jednomu ukončení kabelové trasy uvažovaného provedení
