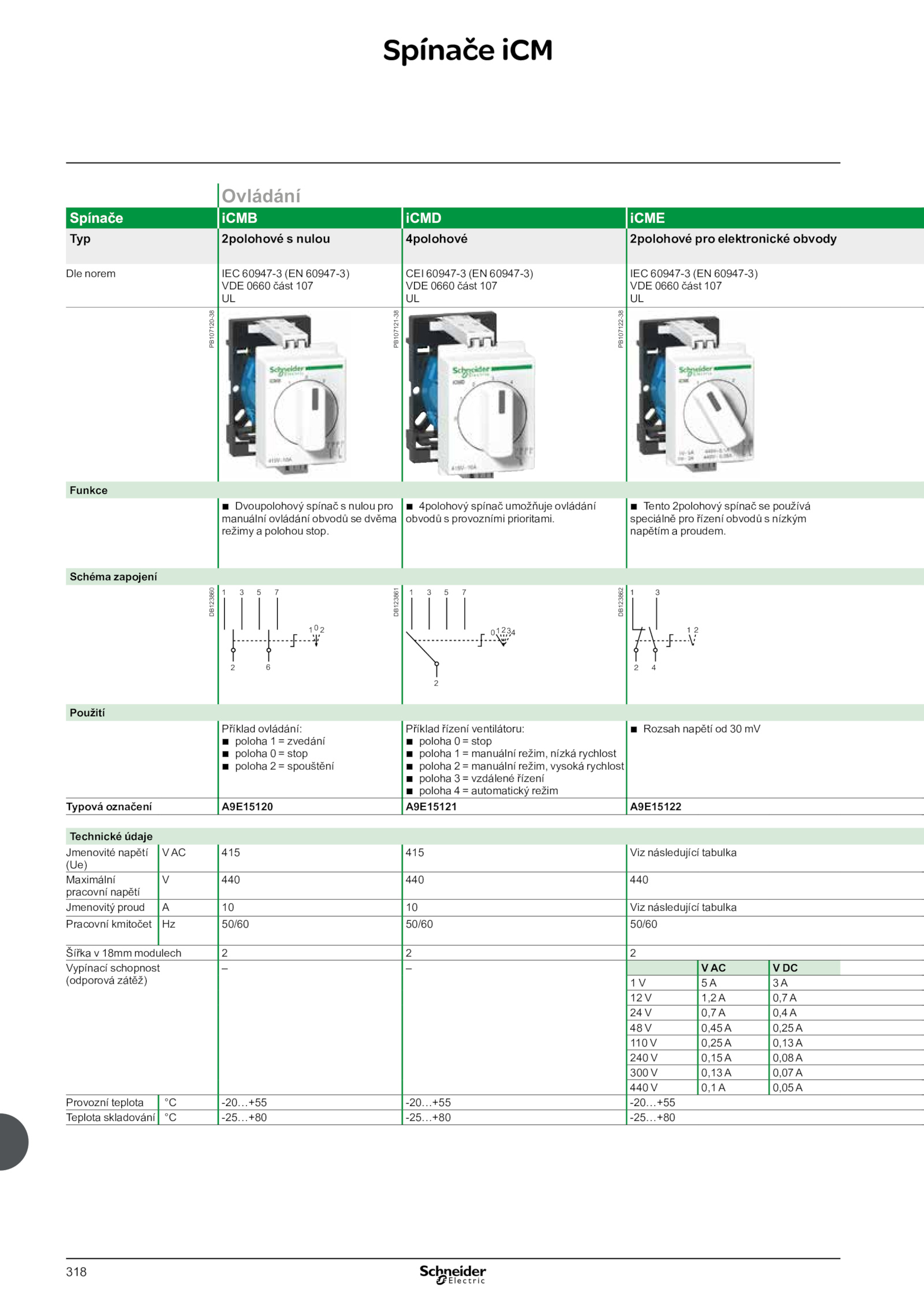

Spínače iCM
DB123860
DB123861
DB123862
PB107120-38
PB107121-38
PB107122-38
Ovládání
Spínače iCMB iCMD iCME
Typ 2polohové nulou 4polohové 2polohové pro elektronické obvody
Dle norem IEC 60947-3 (EN 60947-3)
VDE 0660 část 107
UL
CEI 60947-3 (EN 60947-3)
VDE 0660 část 107
UL
IEC 60947-3 (EN 60947-3)
VDE 0660 část 107
UL
Funkce
b
b Dvoupolohový spínač nulou pro
manuální ovládání obvodů dvěma
režimy polohou stop.
Schéma zapojení
1 7
3
2 6
5
10 2
1 7
3
2
5
1
0 234
1
2 4
1 2
3
Použití
Příklad ovládání:
b
b poloha zvedání
b
b poloha stop
b
b poloha spouštění
Příklad řízení ventilátoru:
b
b poloha stop
b
b poloha manuální režim, nízká rychlost
b
b poloha manuální režim, vysoká rychlost
b
b poloha vzdálené řízení
b
b poloha automatický režim
b
b Rozsah napětí mV
Typová označení A9E15120 A9E15121 A9E15122
Technické údaje
Jmenovité napětí
(Ue)
V 415 415 Viz následující tabulka
Maximální
pracovní napětí
V 440 440 440
Jmenovitý proud Viz následující tabulka
Pracovní kmitočet 50/60 50/60 50/60
Šířka 18mm modulech 2
Vypínací schopnost
(odporová zátěž)
– DC
1 A
12 1,2 0,7 A
24 0,7 0,4 A
48 0,45 0,25 A
110 0,25 0,13 A
240 0,15 0,08 A
300 0,13 0,07 A
440 0,1 0,05 A
Provozní teplota -20…+55 -20…+55 -20…+55
Teplota skladování -25…+80 -25…+80 -25…+80
.
b
b Tento 2polohový spínač používá
speciálně pro řízení obvodů nízkým
napětím proudem.
b
b 4polohový spínač umožňuje ovládání
obvodů provozními prioritami
