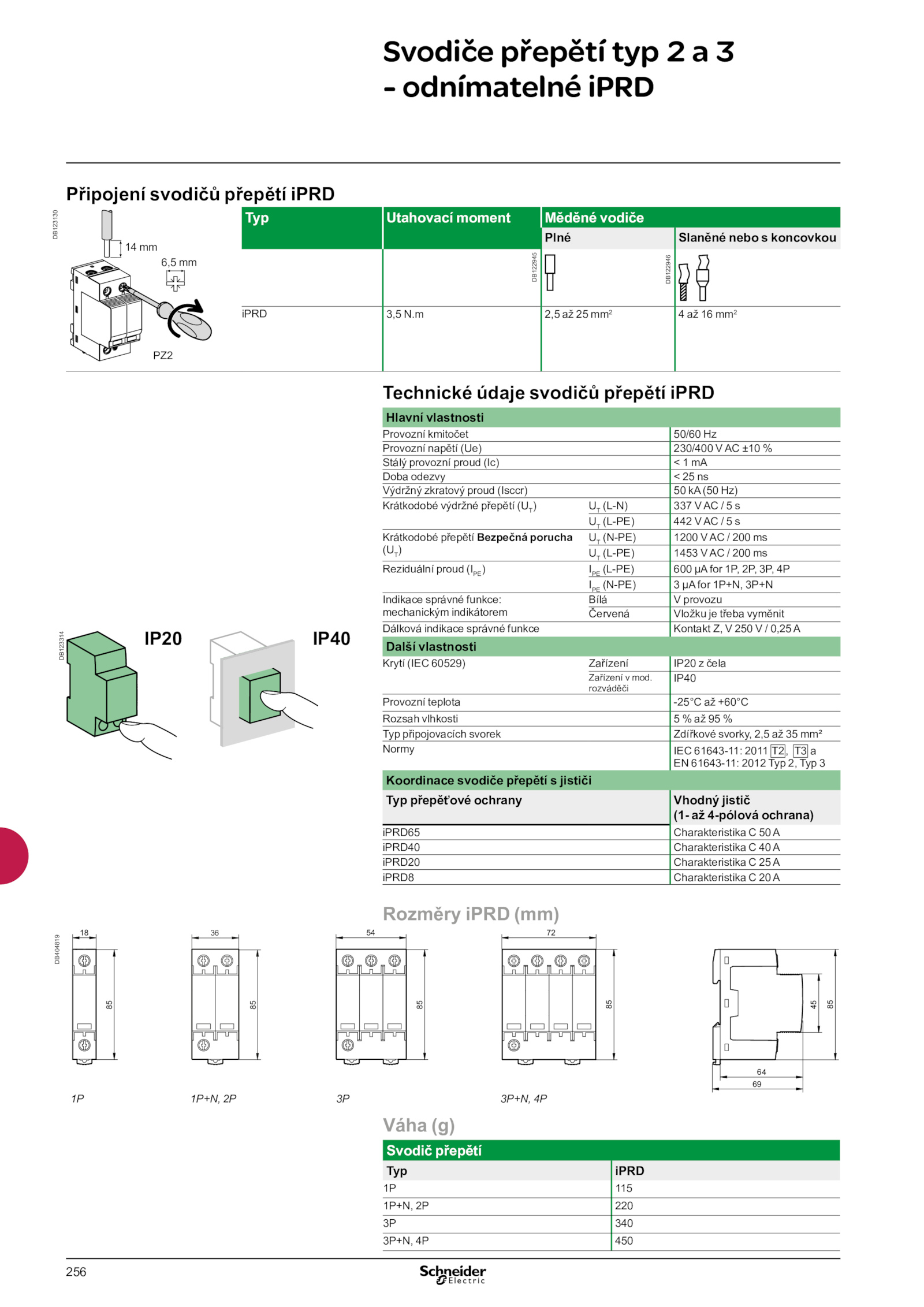

rozváděči IP40 Provozní teplota -25°C +60°C Rozsah vlhkosti % Typ připojovacích svorek Zdířkové svorky, 2,5 mm² Normy IEC 61643-11: 2011 T2, a EN 61643-11: 2012 Typ Typ 3 Koordinace svodiče přepětí jističi Typ přepěťové ochrany Vhodný jistič (1- 4-pólová ochrana) iPRD65 Charakteristika A iPRD40 Charakteristika A iPRD20 Charakteristika A iPRD8 Charakteristika A Rozměry iPRD (mm) DB404819 36 1P 1P+N, 3P+N, 4P Připojení svodičů přepětí iPRD DB123130 Typ Utahovací moment Měděné vodiče Plné Slaněné nebo koncovkou iPRD 3,5 N.m 2,5 mm2 4 mm2 6,5 mm 14 mm PZ2 Váha (g) Svodič přepětí Typ iPRD 1P 115 1P+N, 220 3P 340 3P+N, 450 IP20 IP40 DB122945 DB122946 DB123314 Svodiče přepětí typ 3 - odnímatelné iPRD .256 Technické údaje svodičů přepětí iPRD Hlavní vlastnosti Provozní kmitočet 50/60 Hz Provozní napětí (Ue) 230/400 ±10 % Stálý provozní proud (Ic) mA Doba odezvy ns Výdržný zkratový proud (Isccr) (50 Hz) Krátkodobé výdržné přepětí (UT ) UT (L-N) 337 s UT (L-PE) 442 s Krátkodobé přepětí Bezpečná porucha (UT ) UT (N-PE) 1200 200 ms UT (L-PE) 1453 200 ms Reziduální proud (IPE ) IPE (L-PE) 600 for 1P, 2P, 3P, 4P IPE (N-PE) for 1P+N, 3P+N Indikace správné funkce: mechanickým indikátorem Bílá provozu Červená Vložku třeba vyměnit Dálková indikace správné funkce Kontakt 250 0,25 A Další vlastnosti Krytí (IEC 60529) Zařízení IP20 čela Zařízení mod
