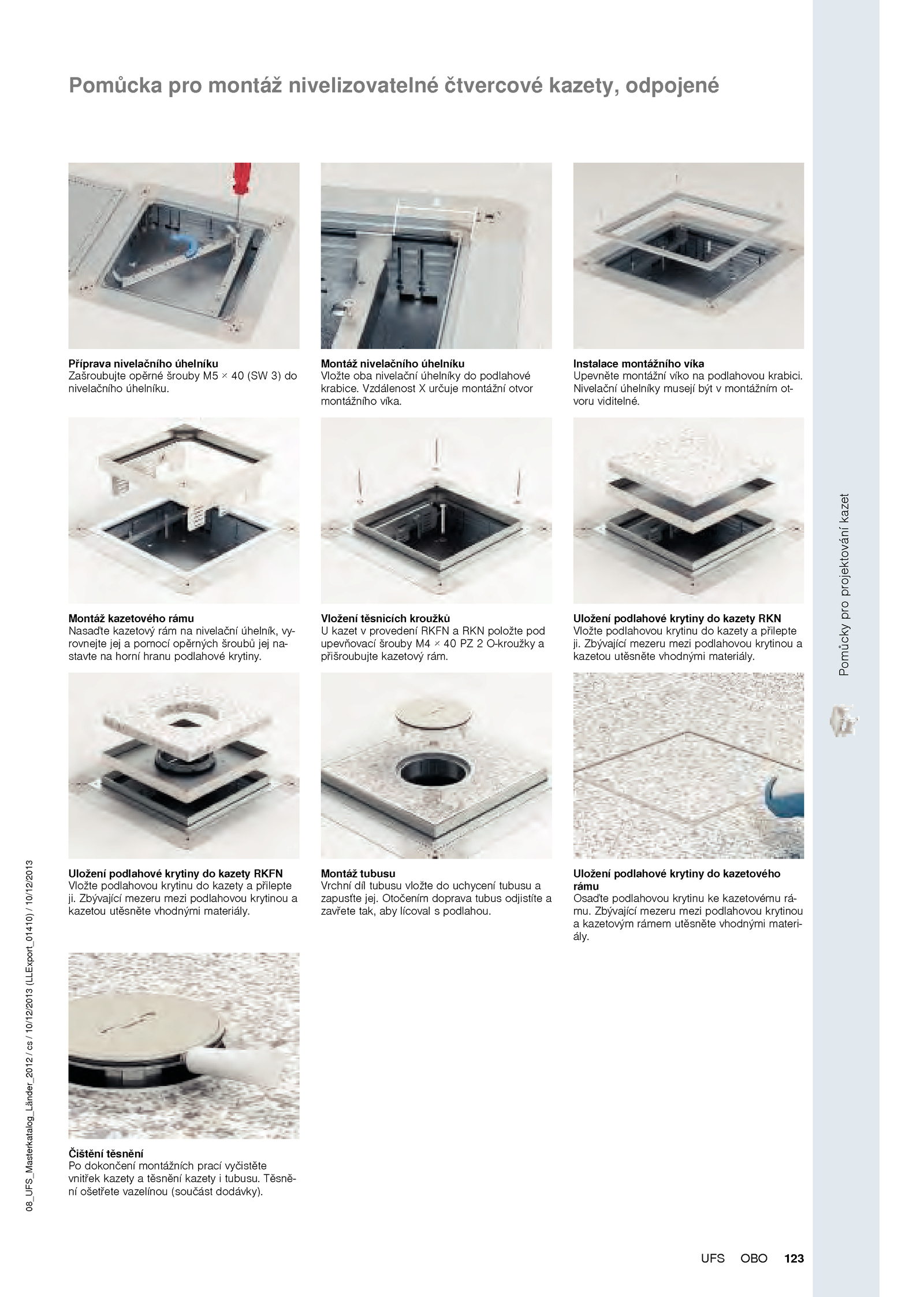

Vložení těsnicích kroužků U kazet provedení RKFN RKN položte pod upevňovací šrouby O-kroužky a přišroubujte kazetový rám. Čištění těsnění Po dokončení montážních prací vyčistěte vnitřek kazety těsnění kazety tubusu. Instalace montážního víka Upevněte montážní víko podlahovou krabici. Těsně- ní ošetřete vazelínou (součást dodávky). Uložení podlahové krytiny kazety RKFN Vložte podlahovou krytinu kazety přilepte ji.Pomůckyproprojektováníkazet 08_UFS_Masterkatalog_Länder_2012/cs/10/12/2013(LLExport_01410)/10/12/2013 123OBOUFS Pomůcka pro montáž nivelizovatelné čtvercové kazety, odpojené Příprava nivelačního úhelníku Zašroubujte opěrné šrouby (SW do nivelačního úhelníku. Zbývající mezeru mezi podlahovou krytinou a kazetou utěsněte vhodnými materiály. Otočením doprava tubus odjistíte a zavřete tak, aby lícoval podlahou. Montáž kazetového rámu Nasaďte kazetový rám nivelační úhelník, vy- rovnejte jej pomocí opěrných šroubů jej na- stavte horní hranu podlahové krytiny. Montáž tubusu Vrchní díl tubusu vložte uchycení tubusu a zapusťte jej. Uložení podlahové krytiny kazetového rámu Osaďte podlahovou krytinu kazetovému rá- mu. Vzdálenost určuje montážní otvor montážního víka. Uložení podlahové krytiny kazety RKN Vložte podlahovou krytinu kazety přilepte ji. Nivelační úhelníky musejí být montážním ot- voru viditelné. Zbývající mezeru mezi podlahovou krytinou a kazetovým rámem utěsněte vhodnými materi- ály. Montáž nivelačního úhelníku Vložte oba nivelační úhelníky podlahové krabice. . Zbývající mezeru mezi podlahovou krytinou a kazetou utěsněte vhodnými materiály
