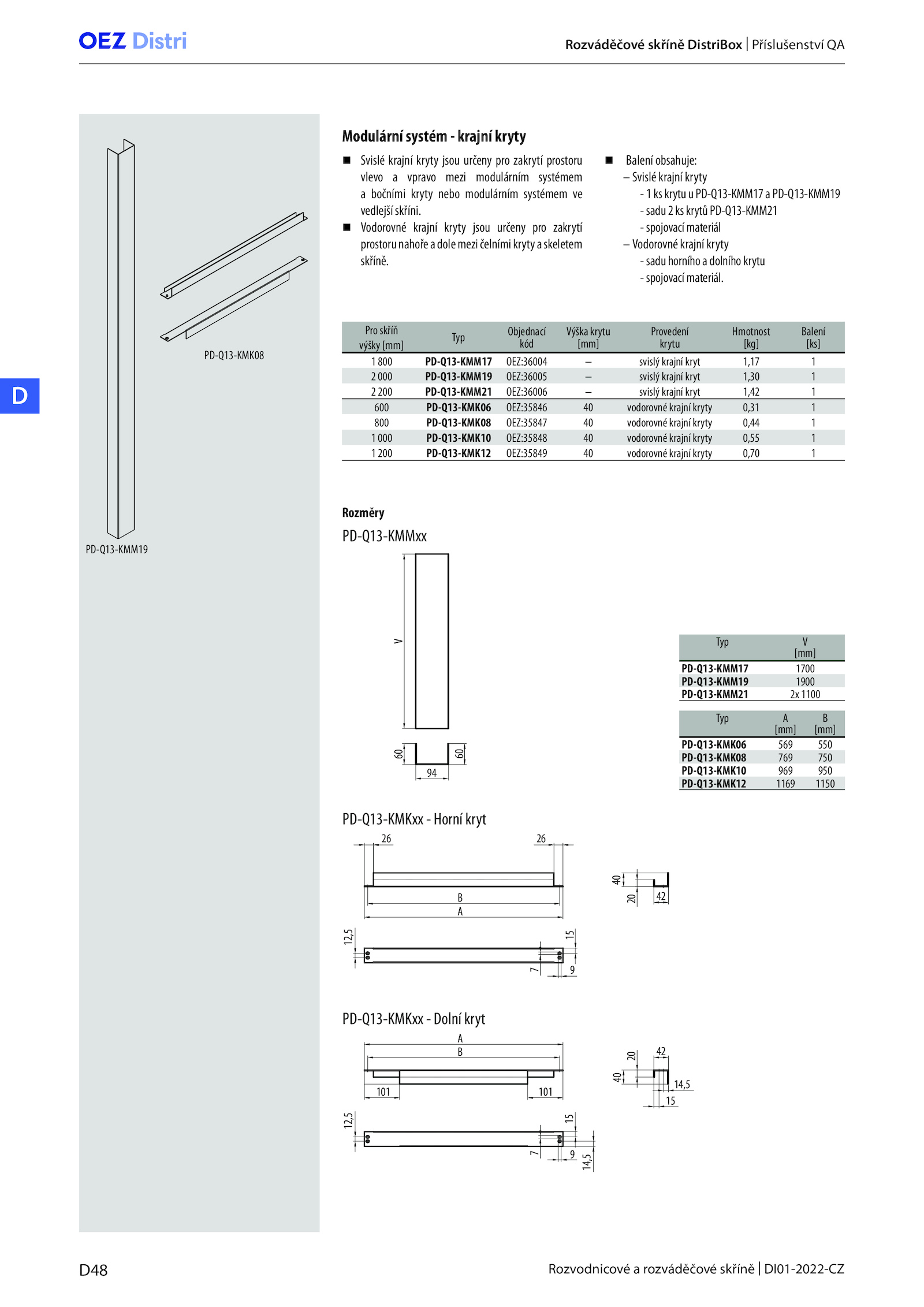

D48 D Rozvodnicové rozváděčové skříně DI01-2022-CZ Rozváděčové skříně DistriBox Příslušenství QA Modulární systém krajní kryty „ Svislé krajní kryty jsou určeny pro zakrytí prostoru vlevo vpravo mezi modulárním systémem a bočními kryty nebo modulárním systémem ve vedlejší skříni. „Balení obsahuje: – Svislé krajní kryty - 1kskrytuuPD-Q13-KMM17aPD-Q13-KMM19 - sadu2kskrytůPD-Q13-KMM21 - spojovacímateriál – Vodorovné krajní kryty - saduhorníhoadolníhokrytu - spojovacímateriál. „ Vodorovné krajní kryty jsou určeny pro zakrytí prostorunahořeadolemezičelnímikrytyaskeletem skříně. Pro skříň Typ Objednací kód Výška krytu [mm] Provedení krytu Hmotnost [kg] Balení [ks] výšky [mm] 1 800 PD-Q13-KMM17 OEZ:36004 svislý krajní kryt 1,17 1 2 000 PD-Q13-KMM19 OEZ:36005 svislý krajní kryt 1,30 1 2 200 PD-Q13-KMM21 OEZ:36006 svislý krajní kryt 1,42 1 600 PD-Q13-KMK06 OEZ:35846 vodorovné krajní kryty 0,31 1 800 PD-Q13-KMK08 OEZ:35847 vodorovné krajní kryty 0,44 1 1 000 PD-Q13-KMK10 OEZ:35848 vodorovné krajní kryty 0,55 1 1 200 PD-Q13-KMK12 OEZ:35849 vodorovné krajní kryty 0,70 1 PD-Q13-KMK08 PD-Q13-KMM19 Rozměry 15 9 7 20 40 42 20 40 42 A B 101 101 A B 26 15 9 7 12,5 26 12,5 15 14,5 14,5 V 60 94 60 PD-Q13-KMKxx Horní kryt PD-Q13-KMKxx Dolní kryt PD-Q13-KMMxx Typ B [mm] [mm] PD-Q13-KMK06 569 550 PD-Q13-KMK08 769 750 PD-Q13-KMK10 969 950 PD-Q13-KMK12 1169 1150 Typ V [mm] PD-Q13-KMM17 1700 PD-Q13-KMM19 1900 PD-Q13-KMM21 1100
