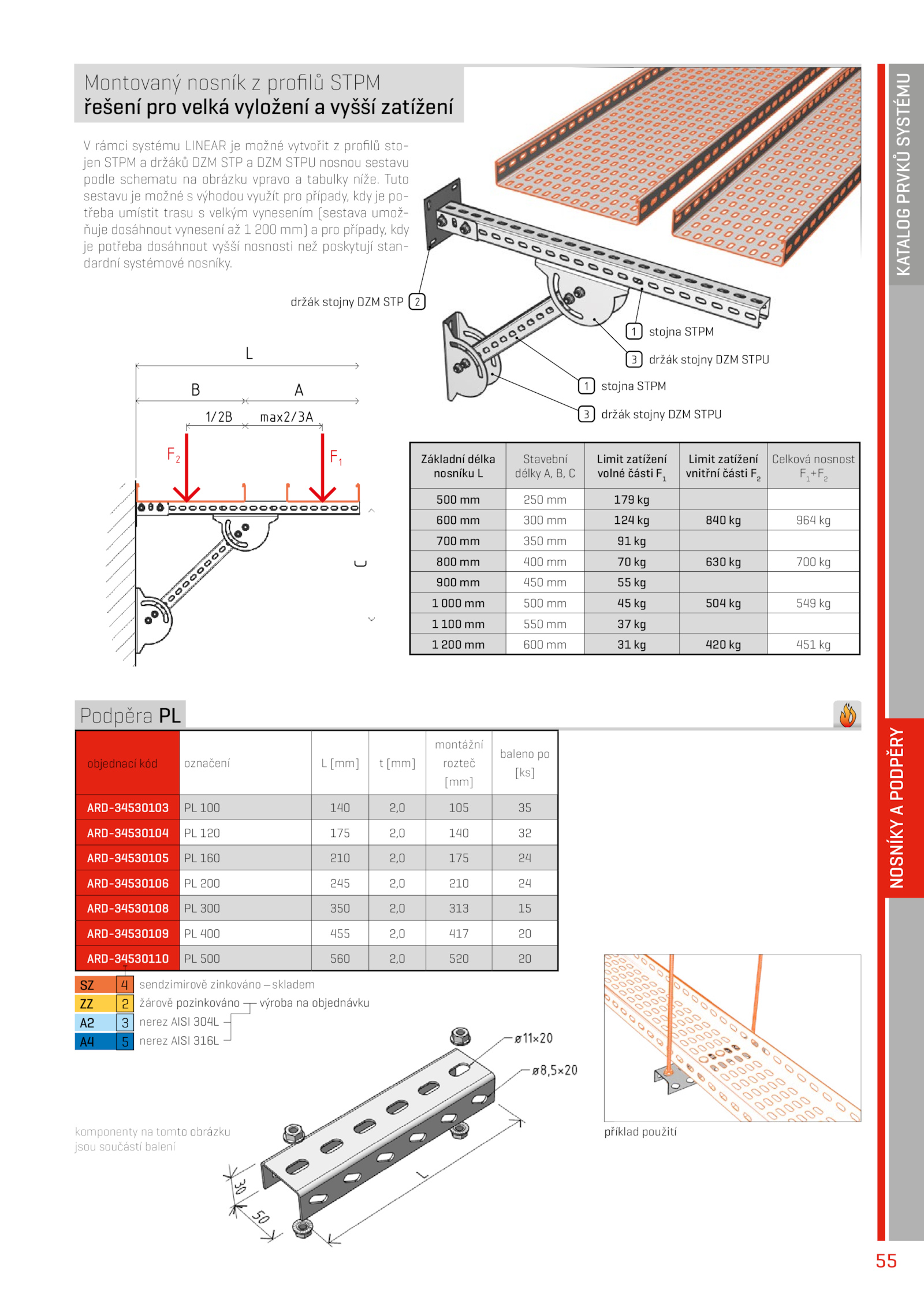

Tuto sestavu možné výhodou využít pro případy, kdy po- třeba umístit trasu velkým vynesením (sestava umož- ňuje dosáhnout vynesení 200 mm) pro případy, kdy je potřeba dosáhnout vyšší nosnosti než poskytují stan- dardní systémové nosníky.55 Podpěra PL objednací kód označení [mm] [mm] montážní rozteč [mm] baleno po [ks] ARD-34530103 100 140 2,0 105 35 ARD-34530104 120 175 2,0 140 32 ARD-34530105 160 210 2,0 175 24 ARD-34530106 200 245 2,0 210 24 ARD-34530108 300 350 2,0 313 15 ARD-34530109 400 455 2,0 417 20 ARD-34530110 500 560 2,0 520 20 2 ZZ 4 SZ sendzimirově zinkováno skladem žárově pozinkováno výroba objednávku 3 A2 nerez AISI 304L 5 A4 nerez AISI 316L komponenty tomto obrázku jsou součástí balení příklad použití 3 držák stojny DZM STPU 1 stojna STPM 3 držák stojny DZM STPU 1 stojna STPM 2 držák stojny DZM STP Montovaný nosník profilů STPM řešení pro velká vyložení vyšší zatížení F1 L A C max2/3A 1/2B B F2 V rámci systému LINEAR možné vytvořit profilů sto- jen STPM držáků DZM STP DZM STPU nosnou sestavu podle schematu obrázku vpravo tabulky níže. Základní délka nosníku L Stavební délky C Limit zatížení volné části F1 Limit zatížení vnitřní části F2 Celková nosnost F1 +F2 500 250 179 kg 600 300 124 840 964 kg 700 350 kg 800 400 630 700 kg 900 450 kg 1 000 500 504 549 kg 1 100 550 kg 1 200 600 420 451 kg KATALOG PRVKŮ SYSTÉMU NOSNÍKY A PODPĚRY
