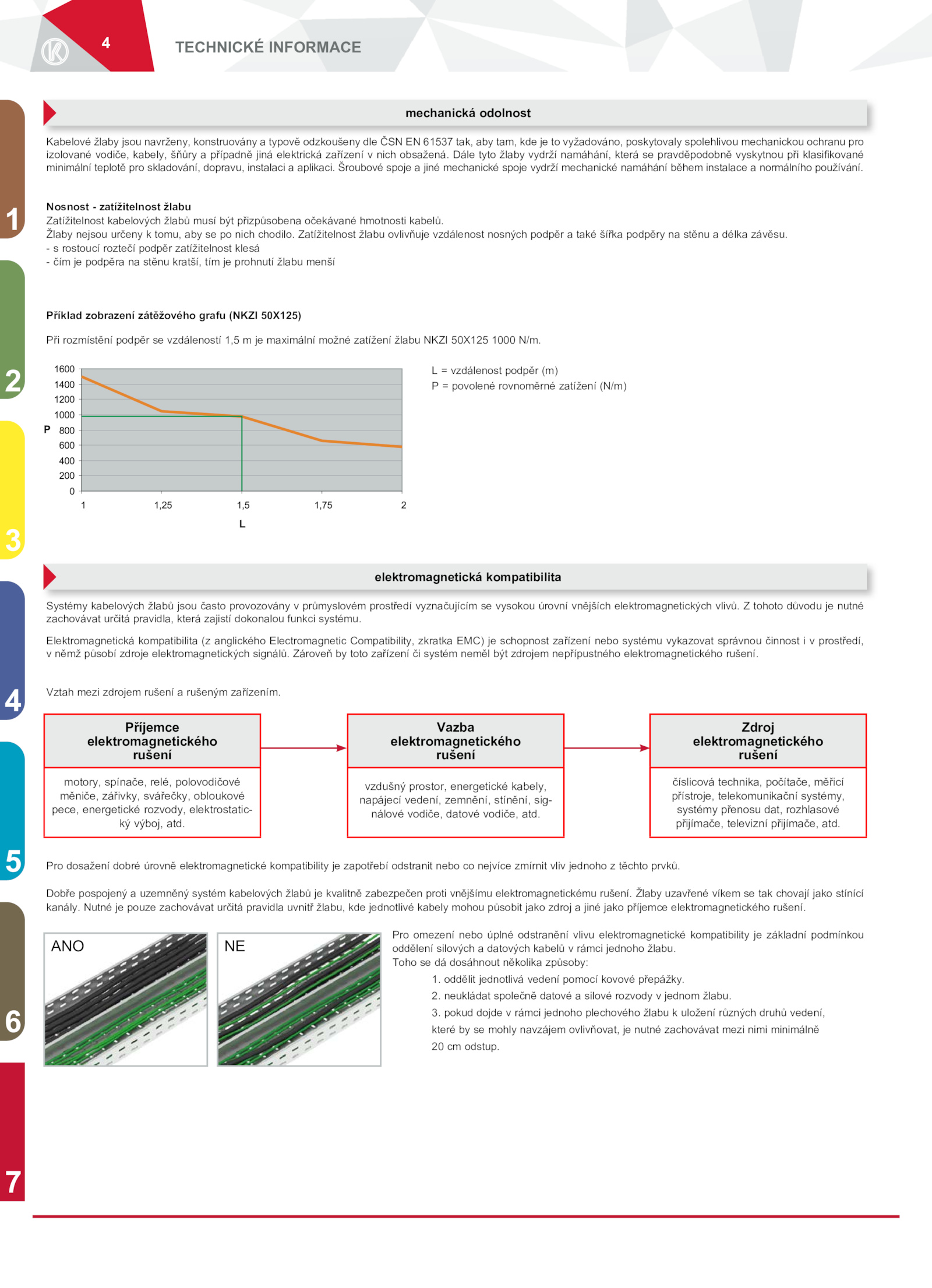

TECHNICKÉ INFORMACE
4
7
Systémy kabelových žlabů jsou často provozovány průmyslovém prostředí vyznačujícím vysokou úrovní vnějších elektromagnetických vlivů.
Toho dosáhnout několika způsoby:
1. oddělit jednotlivá vedení pomocí kovové přepážky. Žlaby uzavřené víkem tak chovají jako stínící
kanály.
2.
Pro dosažení dobré úrovně elektromagnetické kompatibility zapotřebí odstranit nebo nejvíce zmírnit vliv jednoho těchto prvků. Zároveň toto zařízení systém neměl být zdrojem nepřípustného elektromagnetického rušení.
Žlaby nejsou určeny tomu, aby nich chodilo. Dále tyto žlaby vydrží namáhání, která pravděpodobně vyskytnou při klasifikované
minimální teplotě pro skladování, dopravu, instalaci aplikaci.
ANO NE
elektromagnetická kompatibilita
Kabelové žlaby jsou navrženy, konstruovány typově odzkoušeny dle ČSN 61537 tak, aby tam, kde vyžadováno, poskytovaly spolehlivou mechanickou ochranu pro
izolované vodiče, kabely, šňůry případně jiná elektrická zařízení nich obsažená. Šroubové spoje jiné mechanické spoje vydrží mechanické namáhání během instalace normálního používání.
- rostoucí roztečí podpěr zatížitelnost klesá
- čím podpěra stěnu kratší, tím prohnutí žlabu menší
Příklad zobrazení zátěžového grafu (NKZI 50X125)
Při rozmístění podpěr vzdáleností 1,5 maximální možné zatížení žlabu NKZI 50X125 1000 N/m.
Zdroj
elektromagnetického
rušení
číslicová technika, počítače, měřicí
přístroje, telekomunikační systémy,
systémy přenosu dat, rozhlasové
přijímače, televizní přijímače, atd.
Elektromagnetická kompatibilita anglického Electromagnetic Compatibility, zkratka EMC) schopnost zařízení nebo systému vykazovat správnou činnost prostředí,
v němž působí zdroje elektromagnetických signálů.
Dobře pospojený uzemněný systém kabelových žlabů kvalitně zabezpečen proti vnějšímu elektromagnetickému rušení.
2
1
3
4
5
6
. Nutné pouze zachovávat určitá pravidla uvnitř žlabu, kde jednotlivé kabely mohou působit jako zdroj jiné jako příjemce elektromagnetického rušení.
Pro omezení nebo úplné odstranění vlivu elektromagnetické kompatibility základní podmínkou
oddělení silových datových kabelů rámci jednoho žlabu.
3. pokud dojde rámci jednoho plechového žlabu uložení různých druhů vedení,
které mohly navzájem ovlivňovat, nutné zachovávat mezi nimi minimálně
20 odstup. neukládat společně datové silové rozvody jednom žlabu.
Vztah mezi zdrojem rušení rušeným zařízením.
L vzdálenost podpěr (m)
P povolené rovnoměrné zatížení (N/m)
mechanická odolnost
Příjemce
elektromagnetického
rušení
motory, spínače, relé, polovodičové
měniče, zářivky, svářečky, obloukové
pece, energetické rozvody, elektrostatic-
ký výboj, atd. tohoto důvodu nutné
zachovávat určitá pravidla, která zajistí dokonalou funkci systému.
Vazba
elektromagnetického
rušení
vzdušný prostor, energetické kabely,
napájecí vedení, zemnění, stínění, sig-
nálové vodiče, datové vodiče, atd.
Nosnost zatížitelnost žlabu
Zatížitelnost kabelových žlabů musí být přizpůsobena očekávané hmotnosti kabelů. Zatížitelnost žlabu ovlivňuje vzdálenost nosných podpěr také šířka podpěry stěnu délka závěsu
