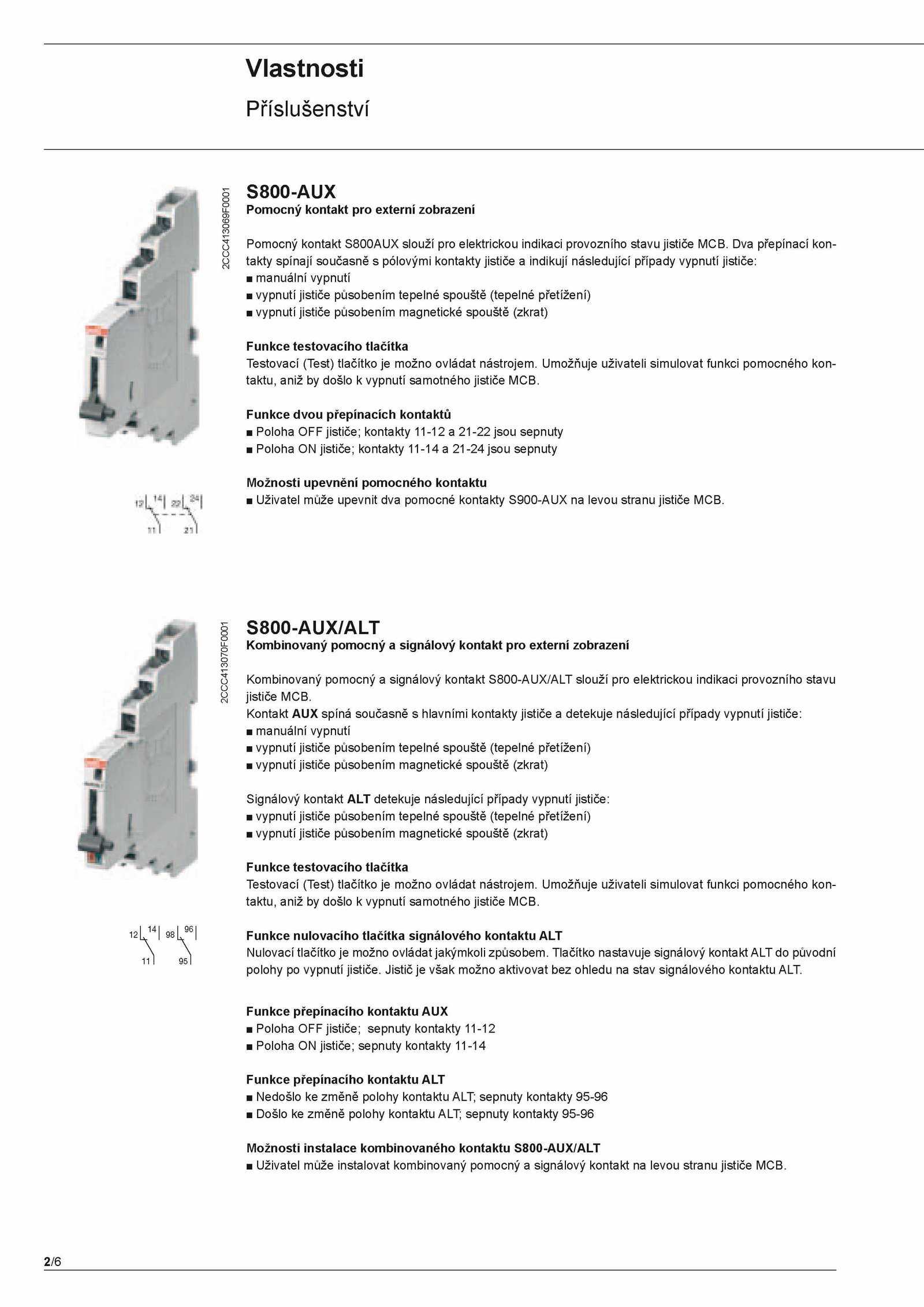

Vlastnosti Příslušenství S800-AUX Pom ocný kontakt pro externí zobrazení Pomocný kontakt S800AUX slouží pro elektrickou indikaci provozního stavu jističe MCB. Funkce dvou přepínacích kontaktů ■ Poloha OFF jističe; kontakty 11-12 21-22 jsou sepnuty ■ Poloha jističe; kontakty 11-14 21-24 jsou sepnuty M ožnosti upevnění pom ocného kontaktu ■ Uživatel může upevnit dva pomocné kontakty S900-AUX levou stranu jističe MCB. S800-AUX/ALT K binovaný pom ocný signálový kontakt pro externí zobrazení Kombinovaný pomocný signálový kontakt S800-AUX/ALT slouží pro elektrickou indikaci provozního stavu jističe MCB. 1 96 11 95 2/6 . Kontakt AUX spíná současně hlavními kontakty jističe detekuje následující případy vypnutí jističe: ■ manuální vypnutí ■ vypnutí jističe působením tepelné spouště (tepelné přetížení) ■ vypnutí jističe působením magnetické spouště (zkrat) Signálový kontakt ALT detekuje následující případy vypnutí jističe: ■ vypnutí jističe působením tepelné spouště (tepelné přetížení) ■ vypnutí jističe působením magnetické spouště (zkrat) Funkce testovacího tlačítka Testovací (Test) tlačítko možno ovládat nástrojem. Umožňuje uživateli simulovat funkci pomocného kon taktu, aniž došlo vypnutí samotného jističe MCB. Dva přepínací kon takty spínají současně pólovými kontakty jističe indikují následující případy vypnutí jističe: ■ manuální vypnutí ■ vypnutí jističe působením tepelné spouště (tepelné přetížení) ■ vypnutí jističe působením magnetické spouště (zkrat) Funkce testovacího tlačítka Testovací (Test) tlačítko možno ovládat nástrojem. Tlačítko nastavuje signálový kontakt ALT původní polohy vypnutí jističe. Funkce nulovacího tlačítka signálového kontaktu ALT Nulovací tlačítko možno ovládat jakýmkoli způsobem. Umožňuje uživateli simulovat funkci pomocného kon taktu, aniž došlo vypnutí samotného jističe MCB. Jistič však možno aktivovat bez ohledu stav signálového kontaktu ALT Funkce přepínacího kontaktu AUX ■ Poloha OFF jističe; sepnuty kontakty 11-12 ■ Poloha jističe; sepnuty kontakty 11-14 Funkce přepínacího kontaktu ALT ■ Nedošlo změně polohy kontaktu ALT; sepnuty kontakty 95-96 ■ Došlo změně polohy kontaktu ALT; sepnuty kontakty 95-96 M ožnosti instalace kom binovaného kontaktu S800-AUX/ALT ■ Uživatel může instalovat kombinovaný pomocný signálový kontakt levou stranu jističe MCB
