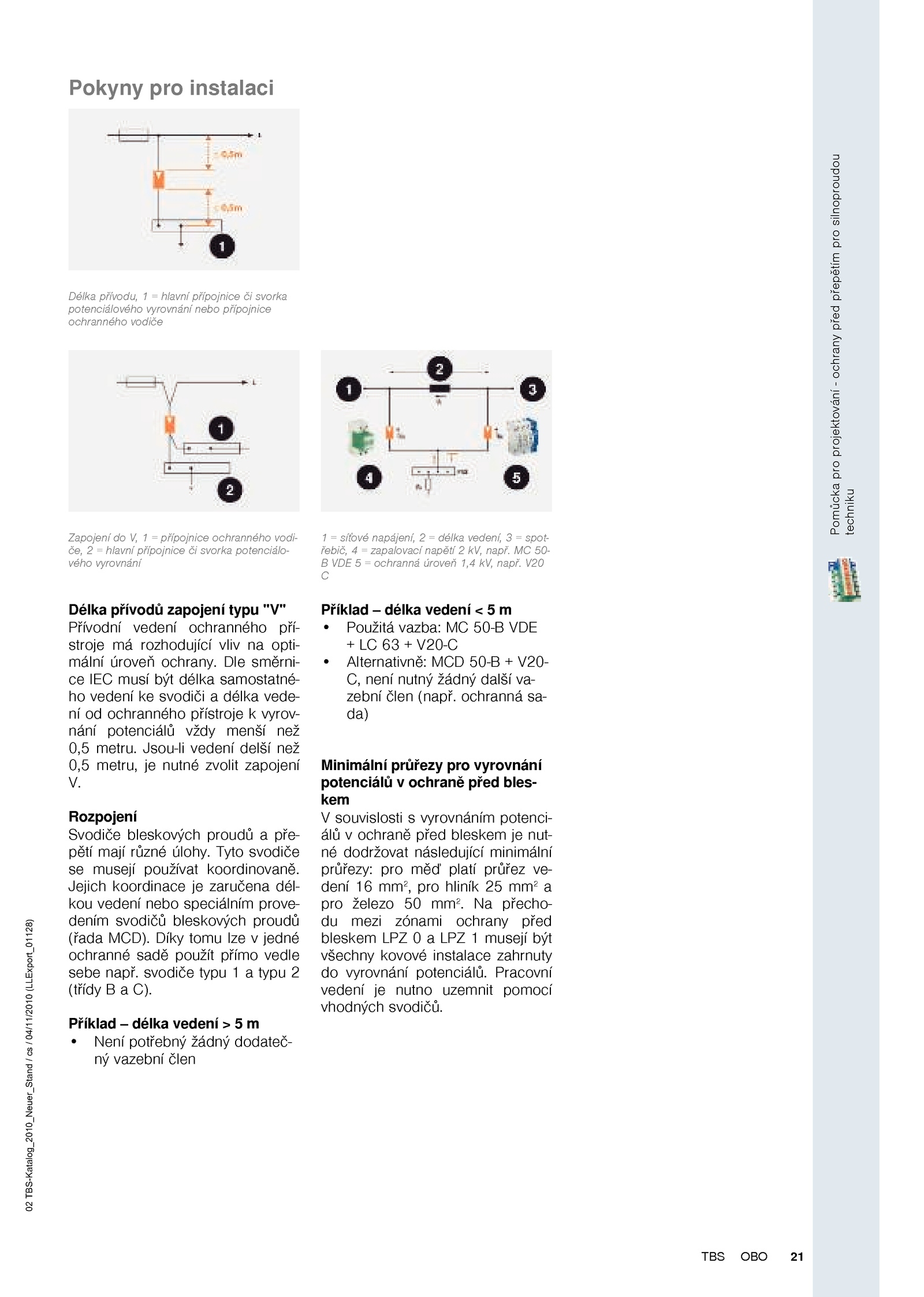

02 TBS-Katalog_2010_Neuer_Stand 04/11/2010 (LLExport_01128) TBS OBO 21 .Pokyny pro instalaci Pomůcka pro projektování ochrany před přepětím pro silnoproudou techniku Délka přívodu, hlavní přípojnice svorka potenciálového vyrovnání nebo přípojnice ochranného vodiče Zapojení přípojnice ochranného vodiče, hlavní přípojnice svorka potenciálového vyrovnání 1 síťové napájení, délka vedení, spotřebič, zapalovací napětí kV, např. Díky tomu lze jedné ochranné sadě použít přímo vedle sebe např. ochranná sada) Minimální průřezy pro vyrovnání potenciálů ochraně před bleskem souvislosti vyrovnáním potenciálů ochraně před bleskem nutné dodržovat následující minimální průřezy: pro  měď platí průřez vedení 16 mm2, pro hliník 25 mm2 pro železo 50  mm2. Jejich koordinace zaručena délkou vedení nebo speciálním provedením svodičů bleskových proudů (řada MCD). Pracovní vedení nutno uzemnit pomocí vhodných svodičů. Tyto svodiče se  musejí používat koordinovaně. svodiče typu typu (třídy C). Příklad délka vedení Není potřebný žádný dodatečný vazební člen Příklad délka vedení Použitá vazba: 50-B VDE + LC + V20-C Alternativně: MCD 50-B + V20C, není nutný žádný další vazební člen (např. 50B VDE ochranná úroveň 1,4 kV, např. V20 C Délka přívodů zapojení typu "V" Přívodní vedení ochranného přístroje  rozhodující vliv optimální úroveň ochrany. Jsou-li vedení delší než 0,5  metru, nutné zvolit zapojení Rozpojení Svodiče bleskových proudů přepětí mají různé úlohy. přechodu  mezi zónami ochrany před bleskem LPZ LPZ 1 musejí být všechny kovové instalace zahrnuty vyrovnání potenciálů. Dle směrnice IEC musí být délka samostatného vedení svodiči délka vedení ochranného přístroje vyrovnání potenciálů vždy  menší než 0,5 metru
