Technické parametry trasy
Rozteč závěsných bodů max.
Trasu možné použít také stěnu vodorovně, jako šikmou popř. stoupací za
podmínek dle ČSN 0895.o.
Způsob montáže: Stropní vodorovná, nástěnná vodorovná nástěnná svislá montáž příchytky 1-H (kotveno hřebem)
Typ: Příchytka 1-H Klasifikace požární odolnosti dle ČSN 0895: P60-R, P90-R

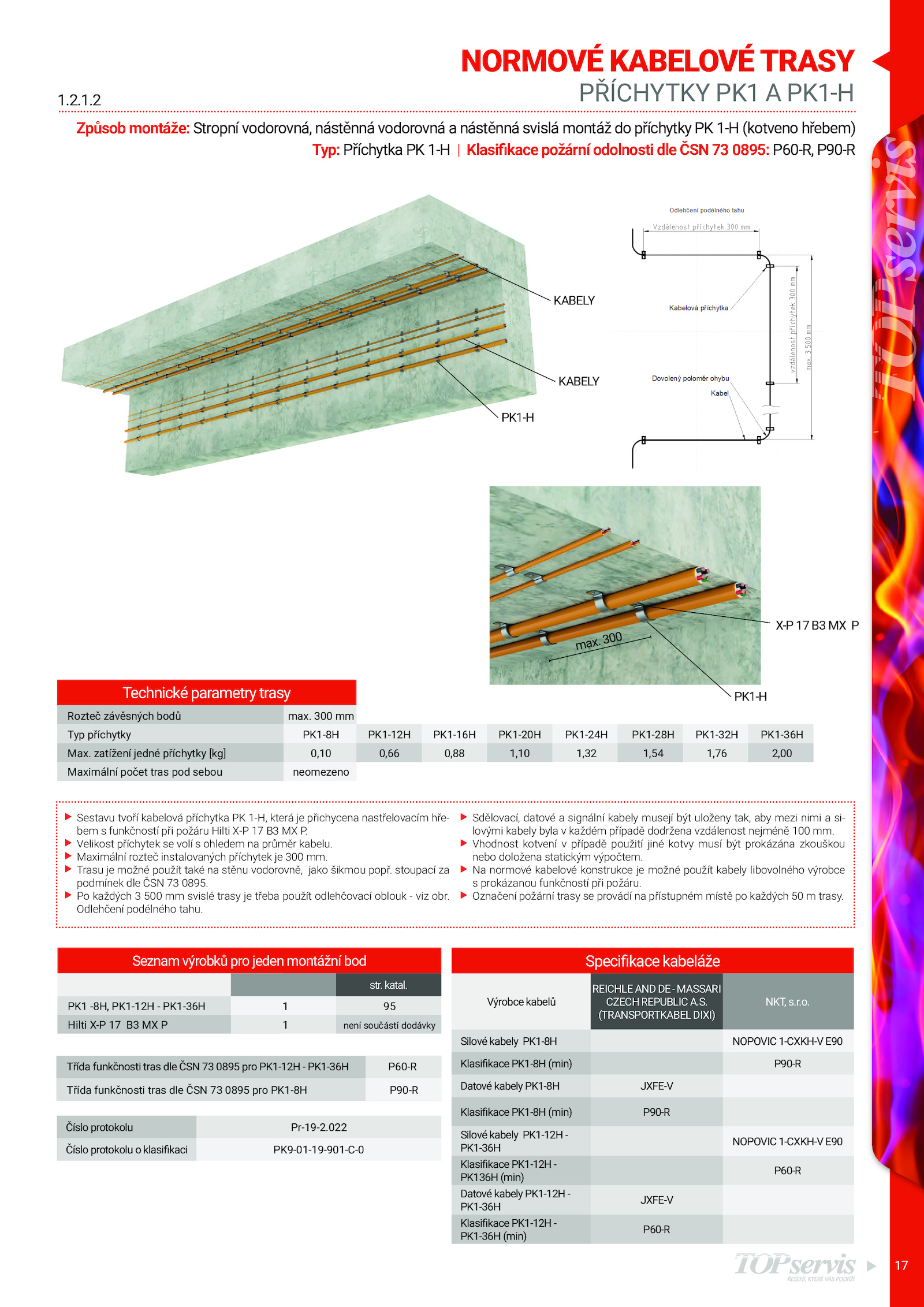

NORMOVÉ KABELOVÉTRASY
PŘÍCHYTKY PK1 PK1-H
Seznam výrobků pro jeden montážní bod
Číslo protokolu
Číslo protokolu klasifikaci
Pr-19-2.S.
Odlehčení podélného tahu.
PK1 -8H, PK1-12H PK1-36H 95
Hilti X-P není součástí dodávky
Třída funkčnosti tras dle ČSN 0895 pro PK1-12H PK1-36H P60-R
Třída funkčnosti tras dle ČSN 0895 pro PK1-8H P90-R
PK1-H
X-P P
max. zatížení jedné příchytky [kg] 0,10 0,66 0,88 1,10 1,32 1,54 1,76 2,00
Maximální počet tras pod sebou neomezeno
Výrobce kabelů
Specifikace kabeláže
Klasifikace PK1-8H (min)
Klasifikace PK1-12H -
PK136H (min)
Klasifikace PK1-8H (min)
Klasifikace PK1-12H -
PK1-36H (min)
Silové kabely PK1-8H
Silové kabely PK1-12H -
PK1-36H
Datové kabely PK1-8H
Datové kabely PK1-12H -
PK1-36H
NKT, s.
Označení požární trasy provádí přístupném místě každých trasy.katal.022
PK9-01-19-901-C-0
str.
Po každých 500 svislé trasy třeba použít odlehčovací oblouk viz obr.1.2
PK1-H
KABELY
KABELY
Sestavu tvoří kabelová příchytka 1-H, která přichycena nastřelovacím hře-
bem funkčností při požáru Hilti X-P P.
Velikost příchytek volí ohledem průměr kabelu.
