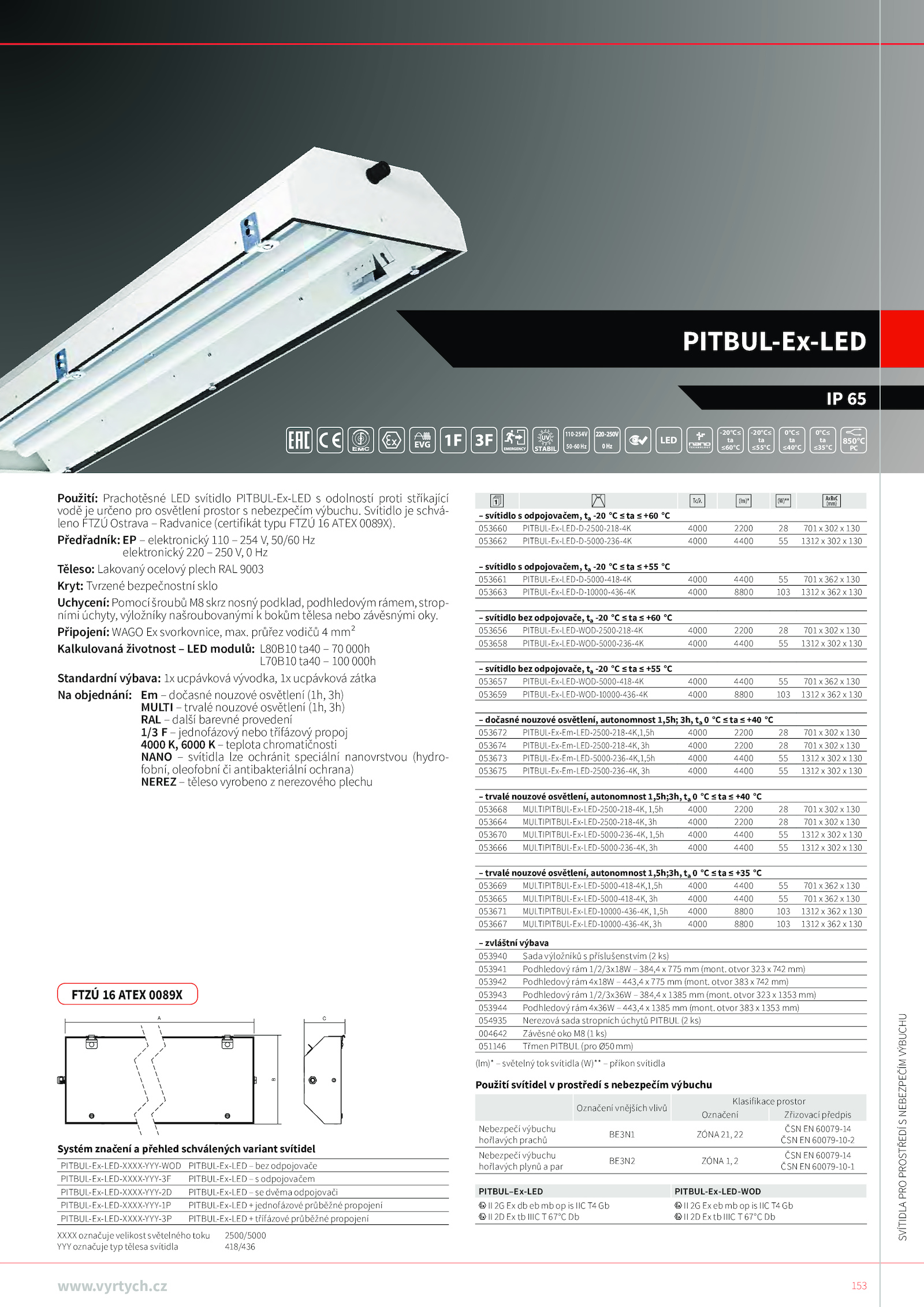

PITBUL-Ex-LED
A
B
C
IP 65
FTZÚ ATEX 0089X
-20°C≤
ta
≤60°C
-20°C≤
ta
≤55°C
0°C≤
ta
≤40°C
110-254V
50-60Hz
0°C≤
ta
≤35°C
850°C
PC
SVÍTIDLA
PRO
PROSTŘEDÍ
S
NEBEZPEČÍM
VÝBUCHU
www. Svítidlo schvá-
leno FTZÚ Ostrava Radvanice (certifikát typu FTZÚ ATEX 0089X). otvor 383 742 mm)
053943 Podhledový rám 1/2/3x36W 384,4 1385 (mont.cz
Použití: Prachotěsné LED svítidlo PITBUL-Ex-LED odolností proti stříkající
vodě určeno pro osvětlení prostor nebezpečím výbuchu. průřez vodičů mm²
Kalkulovaná životnost LED modulů: L80B10 ta40 000h
L70B10 ta40 100 000h
Standardní výbava: ucpávková vývodka, ucpávková zátka
Na objednání: dočasné nouzové osvětlení (1h, 3h)
MULTI trvalé nouzové osvětlení (1h, 3h)
RAL další barevné provedení
1/3 jednofázový nebo třífázový propoj
4000 6000 teplota chromatičnosti
NANO svítidla lze ochránit speciální nanovrstvou (hydro-
fobní, oleofobní antibakteriální ochrana)
NEREZ těleso vyrobeno nerezového plechu
Tc/λ (Im)* (W)** AxBxC
(mm)
– svítidlo odpojovačem, -20 +60 °C
053660 PITBUL-Ex-LED-D-2500-218-4K 4000 2200 701 302 130
053662 PITBUL-Ex-LED-D-5000-236-4K 4000 4400 1312 302 130
– svítidlo odpojovačem, -20 +55 °C
053661 PITBUL-Ex-LED-D-5000-418-4K 4000 4400 701 362 130
053663 PITBUL-Ex-LED-D-10000-436-4K 4000 8800 103 1312 362 130
– svítidlo bez odpojovače, -20 +60 °C
053656 PITBUL-Ex-LED-WOD-2500-218-4K 4000 2200 701 302 130
053658 PITBUL-Ex-LED-WOD-5000-236-4K 4000 4400 1312 302 130
– svítidlo bez odpojovače, -20 +55 °C
053657 PITBUL-Ex-LED-WOD-5000-418-4K 4000 4400 701 362 130
053659 PITBUL-Ex-LED-WOD-10000-436-4K 4000 8800 103 1312 362 130
– dočasné nouzové osvětlení, autonomnost 1,5h; 3h, +40 °C
053672 PITBUL-Ex-Em-LED-2500-218-4K,1,5h 4000 2200 701 302 130
053674 PITBUL-Ex-Em-LED-2500-218-4K, 4000 2200 701 302 130
053673 PITBUL-Ex-Em-LED-5000-236-4K,1,5h 4000 4400 1312 302 130
053675 PITBUL-Ex-Em-LED-2500-236-4K, 4000 4400 1312 302 130
– trvalé nouzové osvětlení, autonomnost 1,5h;3h, +40 °C
053668 MULTIPITBUL-Ex-LED-2500-218-4K, 1,5h 4000 2200 701 302 130
053664 MULTIPITBUL-Ex-LED-2500-218-4K, 4000 2200 701 302 130
053670 MULTIPITBUL-Ex-LED-5000-236-4K, 1,5h 4000 4400 1312 302 130
053666 MULTIPITBUL-Ex-LED-5000-236-4K, 4000 4400 1312 302 130
– trvalé nouzové osvětlení, autonomnost 1,5h;3h, +35 °C
053669 MULTIPITBUL-Ex-LED-5000-418-4K,1,5h 4000 4400 701 362 130
053665 MULTIPITBUL-Ex-LED-5000-418-4K, 4000 4400 701 362 130
053671 MULTIPITBUL-Ex-LED-10000-436-4K, 1,5h 4000 8800 103 1312 362 130
053667 MULTIPITBUL-Ex-LED-10000-436-4K, 4000 8800 103 1312 362 130
– zvláštní výbava
053940 Sada výložníků příslušenstvím ks)
053941 Podhledový rám 1/2/3x18W 384,4 775 (mont.
Předřadník: elektronický 110 254 50/60 Hz
elektronický 220 250 Hz
Těleso: Lakovaný ocelový plech RAL 9003
Kryt: Tvrzené bezpečnostní sklo
Uchycení: Pomocí šroubů skrz nosný podklad, podhledovým rámem, strop-
ními úchyty, výložníky našroubovanými bokům tělesa nebo závěsnými oky.
Připojení: WAGO svorkovnice, max. otvor 383 1353 mm)
054935 Nerezová sada stropních úchytů PITBUL ks)
004642 Závěsné oko ks)
051146 Třmen PITBUL (pro Ø50mm)
(lm)* světelný tok svítidla (W)** příkon svítidla
Použití svítidel prostředí nebezpečím výbuchu
Označení vnějších vlivů
Klasifikace prostor
Označení Zřizovací předpis
Nebezpečí výbuchu
hořlavých prachů
BE3N1 ZÓNA 21, 22
ČSN 60079-14
ČSN 60079-10-2
Nebezpečí výbuchu
hořlavých plynů par
BE3N2 ZÓNA 2
ČSN 60079-14
ČSN 60079-10-1
PITBUL–Ex-LED PITBUL-Ex-LED-WOD
II IIC Gb
II IIIC 67°C Db
II IIC Gb
II IIIC 67°C Db
Systém značení přehled schválených variant svítidel
PITBUL-Ex-LED-XXXX-YYY-WOD PITBUL-Ex-LED bez odpojovače
PITBUL-Ex-LED-XXXX-YYY-3F PITBUL-Ex-LED odpojovačem
PITBUL-Ex-LED-XXXX-YYY-2D PITBUL-Ex-LED dvěma odpojovači
PITBUL-Ex-LED-XXXX-YYY-1P PITBUL-Ex-LED jednofázové průběžné propojení
PITBUL-Ex-LED-XXXX-YYY-3P PITBUL-Ex-LED třífázové průběžné propojení
XXXX označuje velikost světelného toku 2500/5000
YYY označuje typ tělesa svítidla 418/436
. otvor 323 742 mm)
053942 Podhledový rám 4x18W 443,4 775 (mont.vyrtych. otvor 323 1353 mm)
053944 Podhledový rám 4x36W 443,4 1385 (mont
