Generální katalog MERKUR2 2023

| Kategorie: Katalog  | Tento dokument chci!

Vydal: ARKYS, s.r.o.

Strana 25 z 116







Poznámky redaktora

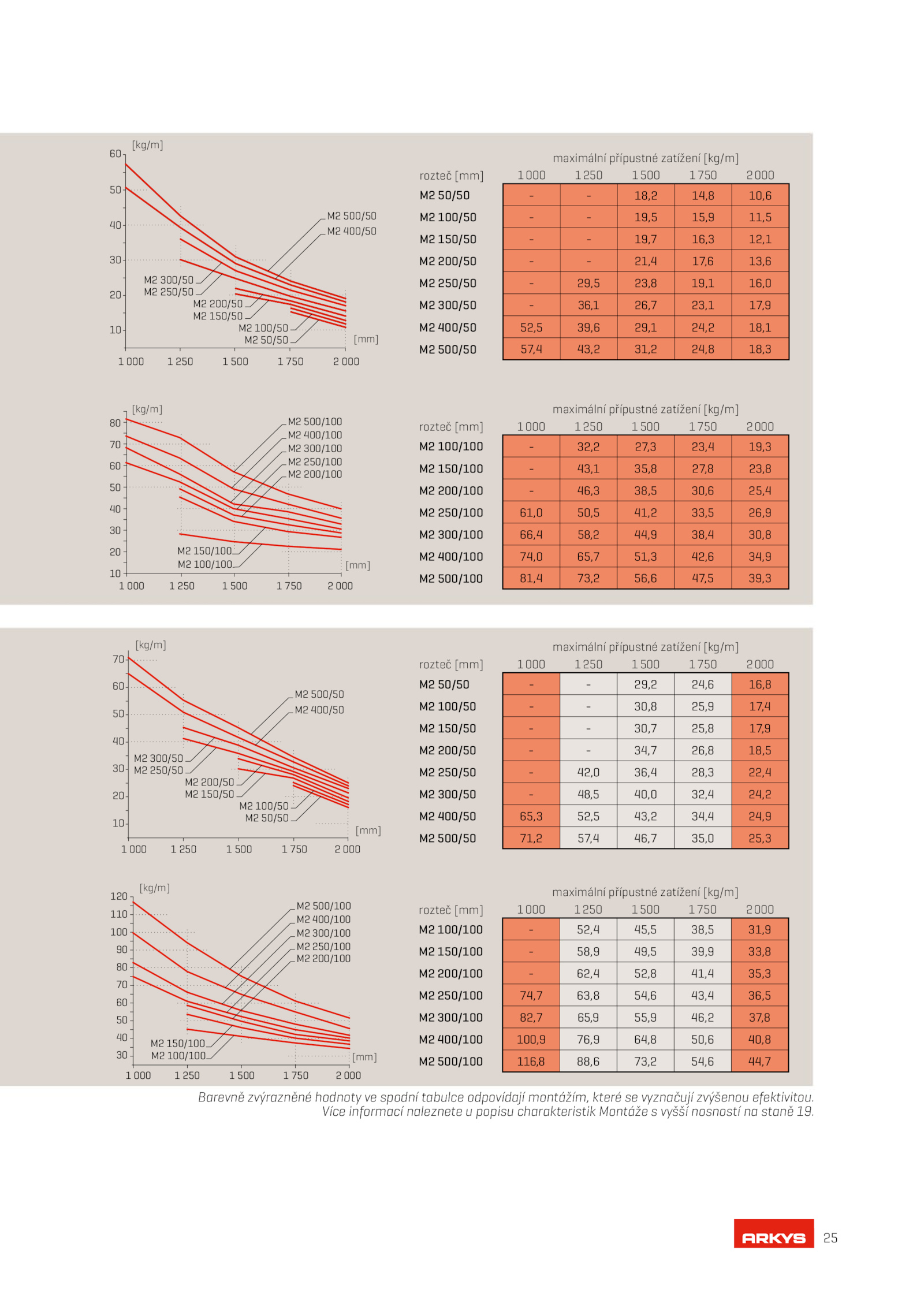

25 10 20 30 40 50 60 70 [kg/m] [mm] 1 000 250 500 750 000 M2 50/50 M2 100/50 M2 150/50 M2 200/50 M2 250/50 M2 300/50 M2 400/50 M2 500/50 30 40 50 60 70 80 90 100 110 120 [kg/m] [mm] 1 000 250 500 750 000 M2 100/100 M2 150/100 M2 400/100 M2 300/100 M2 250/100 M2 200/100 M2 500/100 maximální přípustné zatížení [kg/m] rozteč [mm] 1000 1250 1500 1750 2000 M2 50/50 18,2 14,8 10,6 M2 100/50 19,5 15,9 11,5 M2 150/50 19,7 16,3 12,1 M2 200/50 21,4 17,6 13,6 M2 250/50 29,5 23,8 19,1 16,0 M2 300/50 36,1 26,7 23,1 17,9 M2 400/50 52,5 39,6 29,1 24,2 18,1 M2 500/50 57,4 43,2 31,2 24,8 18,3 maximální přípustné zatížení [kg/m] rozteč [mm] 1000 1250 1500 1750 2000 M2 50/50 29,2 24,6 16,8 M2 100/50 30,8 25,9 17,4 M2 150/50 30,7 25,8 17,9 M2 200/50 34,7 26,8 18,5 M2 250/50 42,0 36,4 28,3 22,4 M2 300/50 48,5 40,0 32,4 24,2 M2 400/50 65,3 52,5 43,2 34,4 24,9 M2 500/50 71,2 57,4 46,7 35,0 25,3 maximální přípustné zatížení [kg/m] rozteč [mm] 1000 1250 1500 1750 2000 M2 100/100 32,2 27,3 23,4 19,3 M2 150/100 43,1 35,8 27,8 23,8 M2 200/100 46,3 38,5 30,6 25,4 M2 250/100 61,0 50,5 41,2 33,5 26,9 M2 300/100 66,4 58,2 44,9 38,4 30,8 M2 400/100 74,0 65,7 51,3 42,6 34,9 M2 500/100 81,4 73,2 56,6 47,5 39,3 maximální přípustné zatížení [kg/m] rozteč [mm] 1000 1250 1500 1750 2000 M2 100/100 52,4 45,5 38,5 31,9 M2 150/100 58,9 49,5 39,9 33,8 M2 200/100 62,4 52,8 41,4 35,3 M2 250/100 74,7 63,8 54,6 43,4 36,5 M2 300/100 82,7 65,9 55,9 46,2 37,8 M2 400/100 100,9 76,9 64,8 50,6 40,8 M2 500/100 116,8 88,6 73,2 54,6 44,7 10 20 30 40 50 60 [kg/m] [mm] 1 000 250 500 750 000 M2 50/50 M2 100/50 M2 150/50 M2 200/50 M2 250/50 M2 300/50 M2 400/50 M2 500/50 10 20 30 40 50 60 70 80 [kg/m] [mm] 1 000 250 500 750 000 M2 100/100 M2 150/100 M2 400/100 M2 300/100 M2 250/100 M2 200/100 M2 500/100 Barevně zvýrazněné hodnoty spodní tabulce odpovídají montážím, které vyznačují zvýšenou efektivitou. . Více informací naleznete popisu charakteristik Montáže vyšší nosností staně 19
