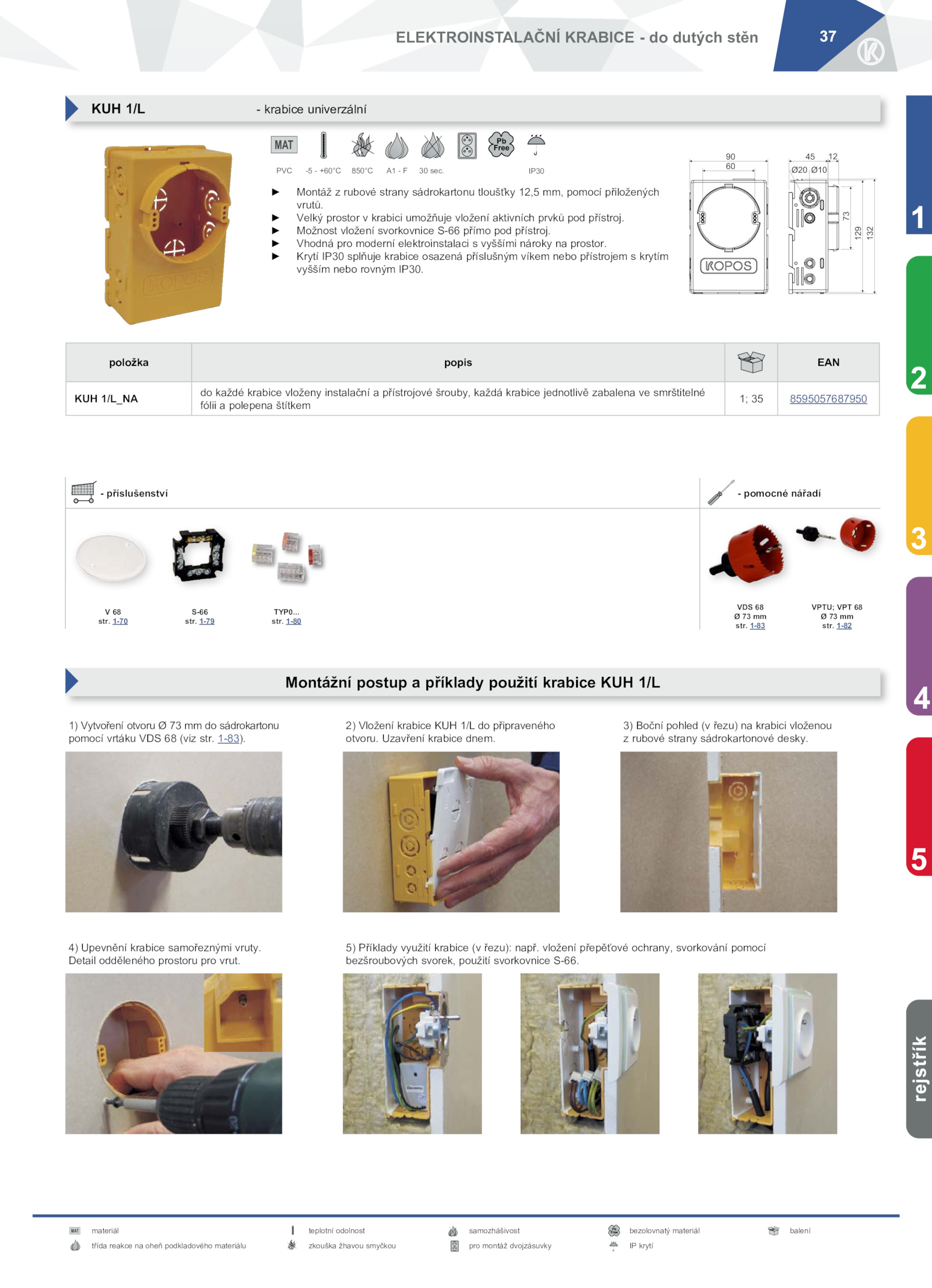

ELEKTROINSTALAČNÍ KRABICE dutých stěn
1
materiál teplotní odolnost samozhášivost bezolovnatý materiál balení
třída reakce oheň podkladového materiálu zkouška žhavou smyčkou pro montáž dvojzásuvky krytí
KUH 1/L krabice univerzální
►
Montáž rubové strany sádrokartonu tloušťky 12,5 mm, pomocí přiložených
vrutů
